Датчик положения педали сцепления ВАЗ

На последних моделях автомобилей ВАЗ, оснащенных электронной педалью газа, устанавливается датчик положения педали сцепления. Рассмотрим, для чего он нужен, принцип работы и возможные неисправности.

Где установлен датчик сцепления

Датчик положения педали сцепления на автомобилях ВАЗ установлен непосредственно на кронштейне педали сцепления, его можно увидеть, заглянув под рулевую колонку.

Для чего нужен датчик сцепления

Датчик положения педали сцепления является одним из элементов системы управления двигателем с электронной педалью газа. Этот датчик обеспечивает более гибкую схему управления режимами двигателя. Он упрощает процесс начала движения, исключает "провалы" оборотов и рывки автомобиля при переключении передач в МКП, а также позволяет добиться снижения расхода топлива.

Подавая информацию в контроллер двигателя о моменте включения и выключения сцепления, датчик положения педали сцепления позволяет ему уменьшать или увеличивать обороты двигателя в нужный момент, а также корректировать углы опережения зажигания.

Принцип работы датчика сцепления

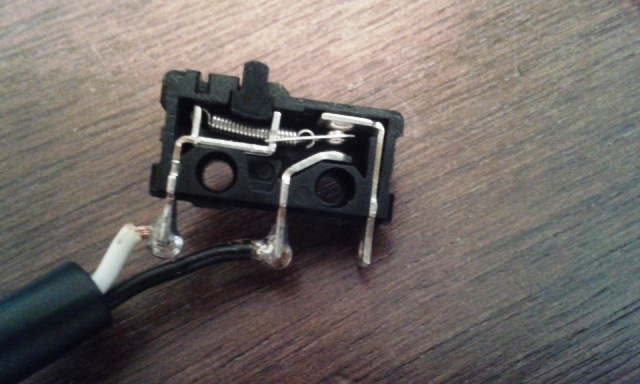

Датчик положения педали сцепления представляет собой обыкновенный концевой выключатель, имеющий два положения - "вкл" и "выкл".

Его нормальное положение - разомкнутое, то есть он включается только при нажатии на педаль сцепления.

Неисправности датчика положения сцепления

О неисправности датчика положения педали сцепления могут говорить следующие симптомы:

  • "клевки" автомобиля при переключении передач
  • резкое увеличение или падение оборотов двигателя при выключении сцепления

Также при возникновении неисправности датчика положения педали сцепления, в контроллере двигателя фиксируется ошибка 0830 "Ошибка датчика педали сцепления" и включается лампочка "Check Engine" в комбинации приборов.

Ошибка 0830 фиксируется, если контроллер двигателя не получает сигнал от датчика сцепления:

  • в течение 2 секунд после переключения передачи во время движения
  • после четырех переключений передач на скорости выше 10 км/ч и оборотах двигателя выше 1000 об/мин

Основные причины появления ошибки 0830:

  • неисправность самого датчика сцепления
  • короткое замыкание или обрыв цепи
  • неправильная высота педали сцепления

С ошибкой 0830 мы столкнулись при подготовке материала "Как доехать без сцепления?" Мы записывали видеоинструкцию, как можно переключать передачи без сцепления. После нескольких переключений передач без выключения сцепления на панели уже загорелась лампочка "Check Engine", которая погасла только после нескольких десятков переключений передач в нормальном режиме.

Цена датчика сцепления

На многих автомобилях ВАЗ с электронной педалью газа разъем для этого датчика есть, а самого датчика нет. Непонятно, то ли его забывают установить на заводе, то ли снимают нерадивые дилеры. Вполне возможен и второй вариант, так как этот датчик пока в большом дефиците. Стоит он в среднем 350 рублей, а вот найти его в свободной продаже практически нереально.

Датчики положения педали сцепления на автомобили ВАЗ бывают двух видов:

21214-3720020-02 для автомобилей Lada 4x4 с электронной педалью газа

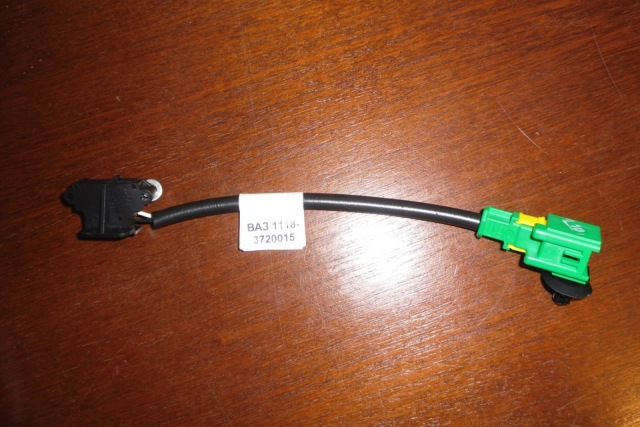

1118-3720015 для автомобилей Калина, Гранта и Приора с электронной педалью газа.

Между собой они не взаимозаменяемы.

Казалось бы, простейший датчик, но как сильно он может усложнить жизнь рядовому автовладельцу.
